管壳式换热器

一、适用范围

本换热器广泛用于宾馆、饭店、学校、公司、部队、机关、医院等工民建的热水采暖、空调及生活热水供应。

二、设计说明及原理

1、适应热媒:过热蒸汽、饱和蒸汽、中、高温水(95℃~130℃)。

适应工作压力≤ 1.6MPa, 工作温度≤320℃。

2、被加热水流速0.8-2.3M/S, 压力降 10-30KPa, 极其个别的达56KPa,

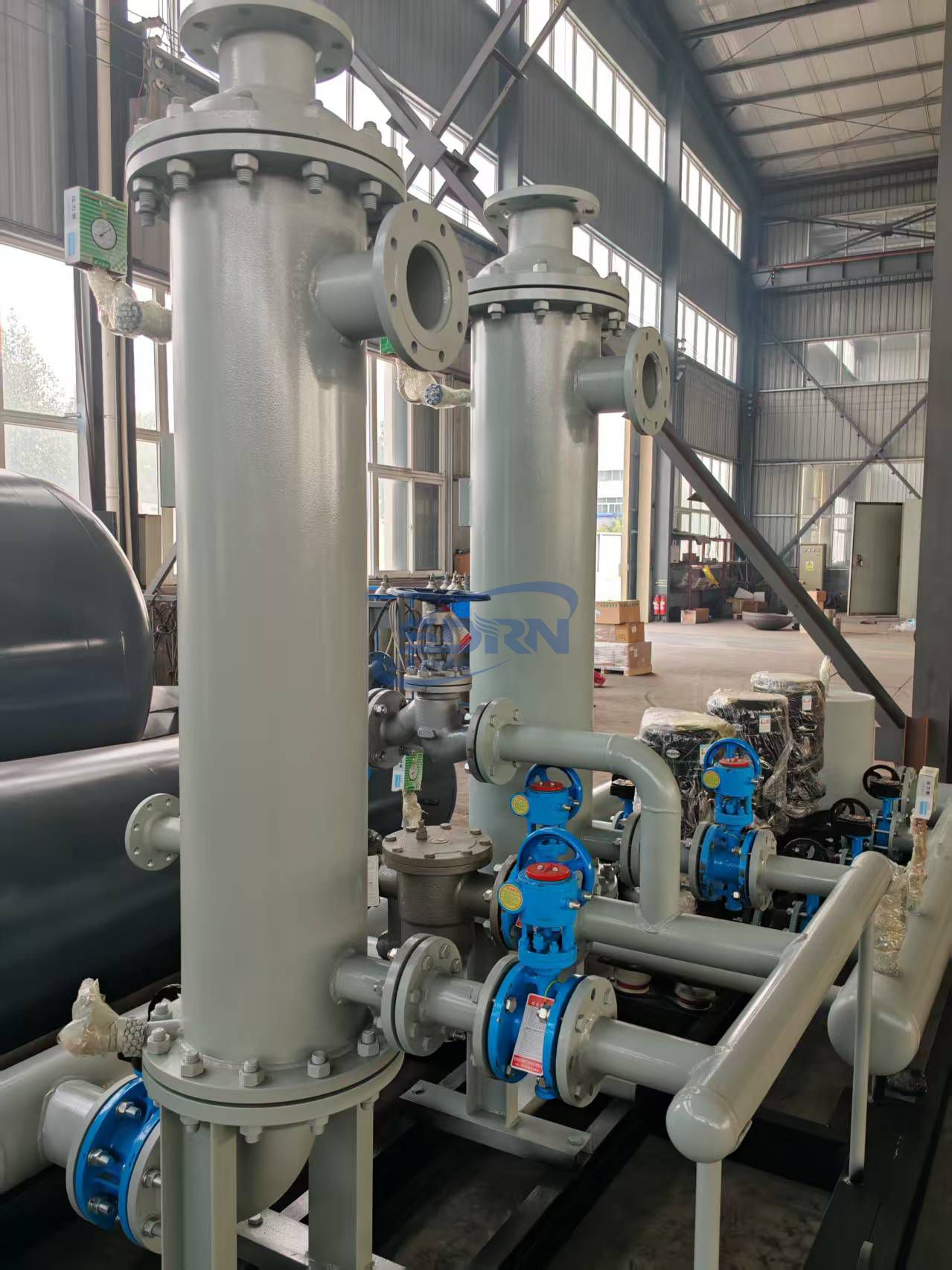

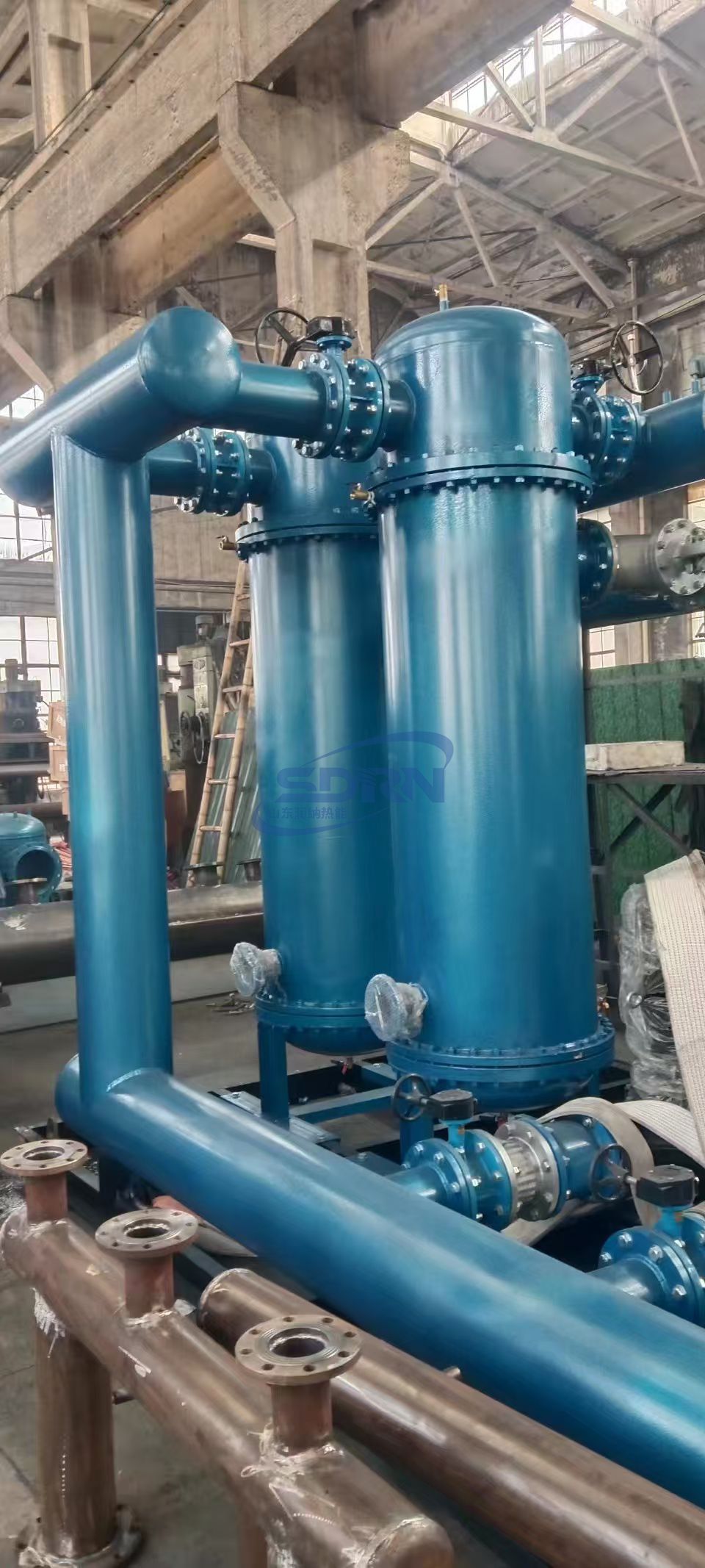

3、设备结构形式有汽一水、水一水、立式、卧式。

4、设备壳体及封头为碳钢或不锈钢，换热管为紫钢管、不锈钢管。

三、管壳式换热器的特点

1、任何换热器都存在一个固定范围内的输出热负荷。在选用时只能按用户的最大负荷选用。而在使用中由于诸多原因，负荷的变化量是很大的。据统计在低负荷时只能用到30%左右(建筑规划、工期、季节等因素)，这样就造成了能源的浪费。而我们的管壳式换热器可按照您不同的阶段和温度变化来控制。

2、传热系数高。由于高效节能换热管的使用，模块化的结构，合理的过冷装置，传热系数：汽-水为3800-5600W/m²·K、水-水为1630~3890W/m²·K。

3、不易结垢。由于换热管采用涡旋状形式，易形成湍流的流体对管壁有较强的冲刷作用，加之管型本身有热补能力，通过热胀冷缩达到自洁，所以管内不易结垢。

4、运行安全可靠。负荷稳定。不会对负荷产生剧烈的回击。

5、结构紧凑, 小巧、高效。700KW换热量仅占地面350×350(mm)。

6、安装快捷，维修方便。可不用专用机房，运到现场只需与系统管道接通即可。

四、模块化设计组合

选型时可按工房场地及使用负荷的不同，灵活调整负荷。以达到节能的目的，可选用组合换热器，同时也可选用单机工作。

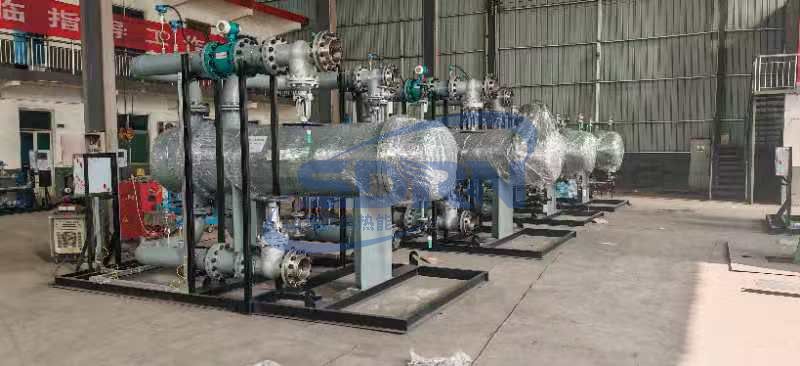

1、汽一水换热器的模块化组合：是由一个统一的进出水管和进出汽管并联2台、3台、4台或6台组合。

如：4台组合，总换热面积为 5M²X4=20M²  总传热量为 75 x10⁴x4=300 x10⁴{kcal/h)，可用于33000M²的采暖。

2、水一水换热器模块化组合：

在热媒水温高时，一般为2台或3台的串联工作，亦有并串联组合，其热工参数计算及型号选用标注与汽-水换热器相应。

3、以上组合化设计，可由用户提出参数，我公司负责设计。
